頂管施工就是非開挖頂管拉管施工方法，是一種不開挖或者少開挖的管道埋設施工技術。頂管法施工就是在工作坑內借助于頂進設備產生的頂力，克服管道與周圍土壤的摩擦力，將管道按設計的坡度頂入土中，并將土方運走。一節管子完成頂入土層之后，再下第二節管子繼續頂進。其原理是借助于主頂油缸及管道間、中繼間等推力，把工具管或掘進機從工作坑內穿過土層一直推進到接收坑內吊起。管道緊隨工具管或掘進機后，埋設在兩坑之間。
非開挖工程技術解決了管道埋設施工中對城市建筑物的破壞和道路交通的堵塞等難題，在穩定土層和環境保護方面凸顯其優勢。這對交通繁忙、人口密集、地面建筑物眾多、地下管線復雜的城市是非常重要的，它將為城市創造一個潔凈和美好的環境。
非開挖技術是近幾年才開始頻繁使用的一個術語，它涉及的是利用少開挖，即工作井與接收井要開挖，以及不開挖，即管道不開挖技術來進行地下管線的鋪設或更換，頂管直徑DN800—4500。通過工作井把要埋設的管子頂入土內，一個工作井內的管子可在地下穿行1500米以上，并且還能曲線穿行，以繞開一些地下管線或障礙物。
它的技術要點在于糾正管子在地下延伸的偏差。特別適用于大中型管徑的非開挖鋪設。具有經濟，保護環境的綜合功能。這種技術的優點是：不開挖地面；不拆遷，不破壞地面建筑物；不破壞環境；不影響管道的段差變形；省時，綜合造價低。
該技術在我國沿海經濟發達地區廣泛用于城市地下給排水管道、天然氣石油管道、通訊電纜等各種管道的非開挖鋪設。它能穿越公路、鐵路、橋梁、高山、河流、海峽和地面任何建筑物。采用該技術施工，能節約一大筆征地拆遷費用、減少對環境污染和道路的堵塞，具有顯著的經濟效益和社會效益。
頂進井、接收井。
類型
手掘式、擠壓式、泥水平衡式、三段兩鉸型水力挖土式、多刀盤土壓平衡式。
頂管施工是繼盾構施工之后而發展起來的一種地下管道施工方法，它不需要開挖面層，并且能夠穿越公路、鐵道、河川、地面建筑物、地下構筑物以及各種地下管線等。頂管施工借助于主頂油缸及管道間中繼間等的推力，把工具管或掘進機從工作井內穿過土層一直推到接收井內吊起。與此同時，也就把緊隨工具管或掘進機后的管道埋設在兩井之間，以期實現非開挖敷設地下管道的施工方法。
在頂管施工中流行的有三種平衡理論：
氣壓平衡、泥水平衡和土壓平衡理論。
頂管施工突出的特點就是適應性問題。針對不同的地質情況、施工條件和設計要求，選用與之適應的頂管施工方式，如何正確地選擇頂管機和配套輔助設備，對于頂管施工來說將是非常關鍵的。
1、機頭選型：
根據地質報告，并結合本公司的施工經驗，頂管機頭決定采用氣壓平衡網格（水沖）式機頭進行施工。該機頭在頂進過程中，通過氣壓平衡正面土壓穩定機頭，減少外部土體對周圍地面的影響。
2、頂進設備及頂進工藝
（1）主頂：

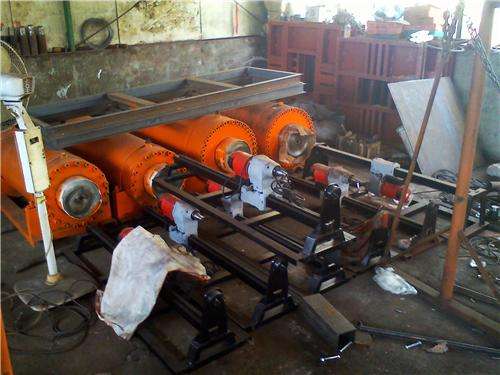

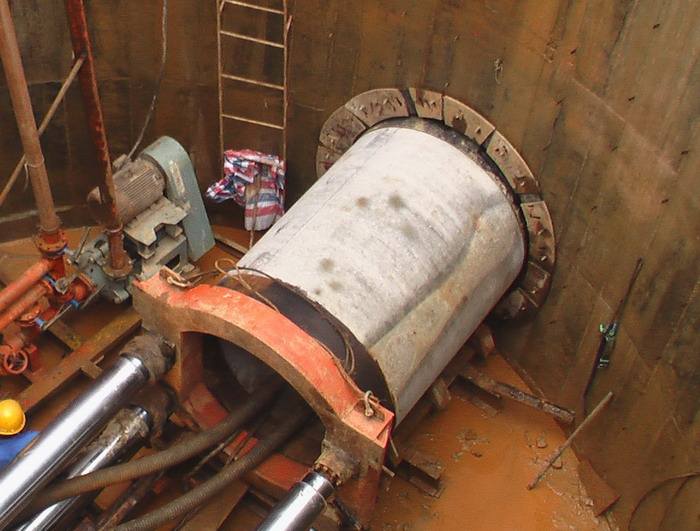

采用4臺200噸/臺千斤頂作為主頂，千斤頂行程為1.4米。千斤頂動力由油泵提供。千斤頂后端用道木和分壓環將反力均勻作用于工作井，前端頂進分壓環，頂鐵將頂力傳至管節。分壓環制作具有足夠的剛性，與管端面接觸相對平整，無變形。
（2）中繼間：
在長距離頂進過程中，當頂進阻力超過容許總頂力時，無法一次達到頂進距離時，須設置中繼間分段接力頂進。本頂管工程在頂進長度超過100米時，考慮在機頭后設置一只中繼間，并采用觸變泥漿注漿工藝。
中繼間由前殼體、千斤頂及后殼體組成。前殼體與前接管連接，后殼體與后接管連接，前后殼體間為承插式連接，兩者間依靠橡膠止水帶密封，防止管道外水土和漿液倒流入管道內。
每只中繼間安裝10個、每個頂力為30噸的千斤頂，千斤頂沿圓周均勻布置。千斤頂?shù)男谐虨?8厘米，用扁鐵制成的緊固件將其固定在前殼體上。鋼殼體結構進行精加工，保證其在使用過程中不發生變形。中繼間殼體外徑與管節外徑相同，可減少土體擾動、地面沉降和頂進阻力。
當管道頂通以后，拆除千斤頂及各種輔件，外殼與管節內壁之間的間隙用細石混凝土填充。
（3）接口：
管節接口主要由外套環（鋼套環）橡膠止水帶和軟土襯墊組成。鋼套環在加工處至現場運輸?shù)跹b過程中不能變形，接口不損壞，以確保管節在對接過程中，橡膠帶不移位、不翻轉，確保管節的密封性。同時，鋼環套在進場前還需做好防腐處理。
橡膠止水帶應保持清潔、無油污，并存放在陰暗處，防止老化。施工中，將橡膠止水帶用膠水粘貼于混凝土管口凹槽處，并粘貼牢固，在管節對接前涂無腐蝕性潤滑油以減少摩阻，防止止水帶翻轉、移位和斷裂。
軟木襯墊采用多層膠合板（厚度1cm左右），將其夾于前后管節鋼套環間，以均勻管節間的相互作用力，減少接口損壞。管道頂通后，管道須作內接口處理，將管節間的膠合板鑿至同樣深度（深度2～3cm即可），并用瀝青彈性嵌縫膏或水泥砂漿抹平。
（4）注漿工藝：
在長距離（大于100米）管道頂進過程中，需采用注漿工藝，利用觸變泥漿套減少頂進過程中管壁與土體之間的磨擦力，并填充流失的土體，減少土體變形、沉降和隔水。
觸變泥漿由膨潤土和水?dāng)嚢瓒?，配合比?：8。觸變泥漿經攪拌后存入儲漿箱，通過注漿機經管道輸送至混凝土管注漿孔，注入土體形成泥漿套。
